發布者：佛山市順德區華源裝備科技有限公司 時間：2022/7/20 17:08:55
嵌線機，又名落線機、下線機、入線機，是一種電動機鐵芯嵌入線圈的機械生產設備。其包括機架、模架，機架由工作臺和安裝于工作臺上的機架導柱組成，機架導柱上部的橫梁上安裝有上液壓缸，上液壓缸的上液壓輸出軸上安裝有上模推板，在工作臺上安裝有模架，模架上安裝有線圈導條，線圈導條兩側設有推力柱，在模架與工作臺之間設有模架導柱，模架導柱上設置彈性件，在線圈導條的中央設有導線頭推管，導線頭推管的底端固定于工作臺上，頂端設置有導線頭，在工作臺下設置有下液壓缸，在下液壓缸的下液壓輸出軸上安裝有槽蓋片推條，槽蓋片推條延伸于線圈導條之間。
華源嵌線機分為組合嵌線機和一體嵌線機是華源最重要的核心產品，凝聚了華源的心血與驕傲。華源嵌線機擁有屬于自己的發明專利權。使用了數控智能觸摸屏，操作簡單安全，培訓半天就能獨立上崗，首創的高頻振動嵌線技術在不增加漆包線成本達到人工落線線模周長相約，更實現了鋁線、銅包鋁線的機械嵌線，生產不同定子時只需30分鐘的更換模具時間。

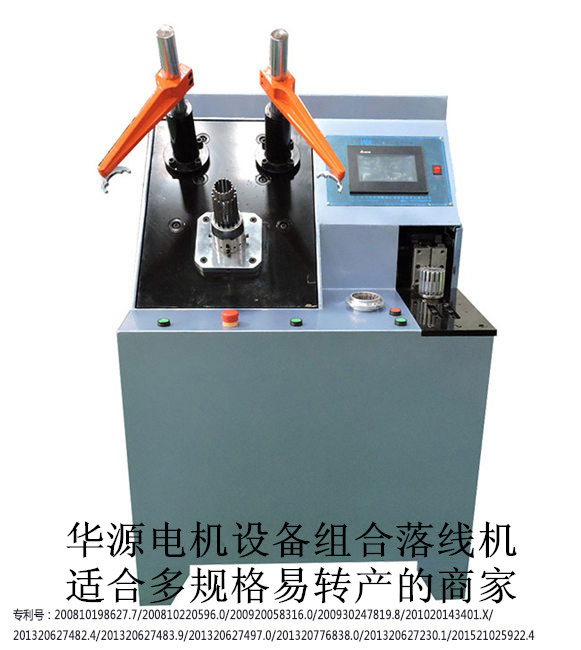

華源電機設備有限公司所研發的組合嵌線機延續了首創的高頻振動嵌線技術，保留了分體嵌線機和槽片機的結構特點，能方便快捷地更換模具來達到轉產其他規格定子。該機完美地將槽片機與分體嵌線機結合在一起，更換模具僅需20分鐘即可完成，嵌線工人打槽片與落線的操作過程在一臺機器上完成，這樣的操作不僅縮短了落線操作時間，而且一步到位，大大減少出錯的機率。本自主研發的組合嵌線機采用三菱的PLC智能觸屏控制，可對0.09-1.200mm的漆包線按工藝要求落入定子，更能實現銅線、鋁線、銅包鋁線的機械嵌線。
華源伺服一體嵌線機 運用華源獨創的“高頻振動入線”發明專利，結合三菱的PLC智能觸屏控制、松下伺服電機控制系統，可對0.10---1.20mm的漆包線能按工藝要求落入定子；操作簡單，性能穩定，效率高。已獲得2項發明專利、5項實用新型專利。華源伺服一體嵌線機是一臺適用于電風扇、空調、洗衣機、抽油煙機、排氣扇等電容式異步電機落線的生產設備。
簡單的來說就是一體嵌線機適合單一規格且生產量大的生產商，能快速且大量滿足生產需求；組合落線機適合多種規格的生產商，換模方便快捷，能快速轉換多種規格，從而減少時間增加生產量。
華源電機設備一直致力于研發多種方便好用的電機定子生產設備，在不斷研發新產品的同時，我們對現有的嵌線機、槽紙機、綁線機、初整形機、精整機等電機設備定時更新。華源公司隨時歡迎各位新老客戶前來參觀與指導。
